Спецификации

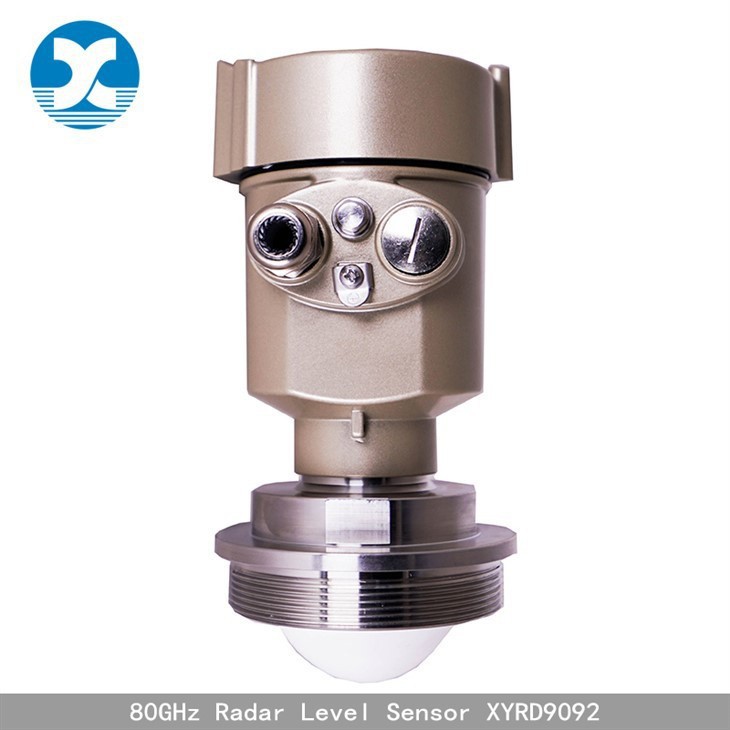

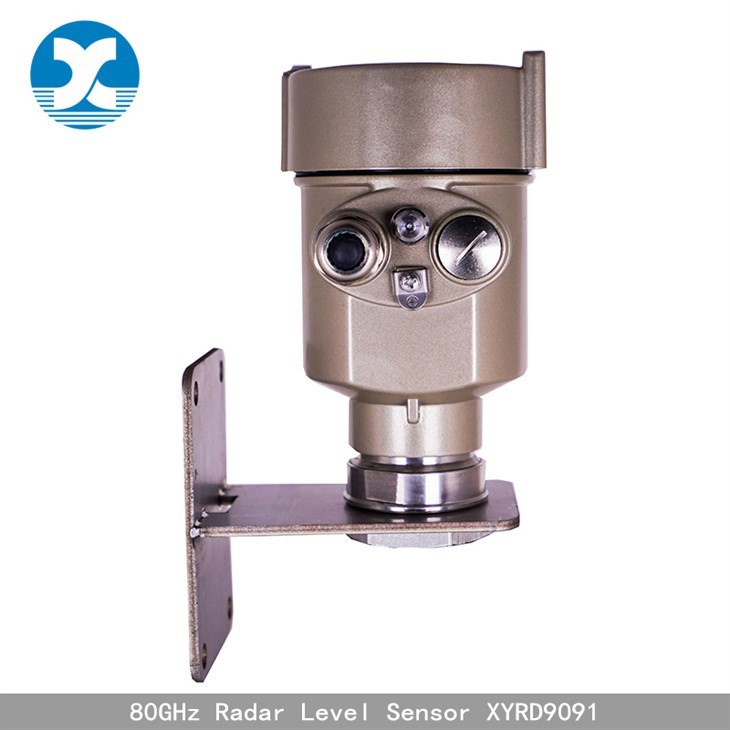

	XYRD9091-NCR	XYRD9092-NCR	XYRD9093-NCR
Приложения	Не{0}}корозивни течности; корозивни течности с pH между 7 и 9; корозивни течности с pH между 4 и 7	Корозивни течности с pH между 7 и 9; корозивни течности с pH между 4 и 7	Насипни твърди вещества, гранули, бучки
Диапазон на измерване	0...10m	0...120m	0...120m
Процесна връзка	G1-1/2 резба/ Фланец по-голям или равен на DN40, 1-1/2"(по избор)	G3-1/2 резба/ Фланец по-голям или равен на DN100, 3-1/2"(по избор)	Универсален фланец, интерфейс за продухване на въздух
Температура на процеса	-40...120 градуса	-40...120 градуса	-40...120 градуса
Процесно налягане	-0,1...2MPa	-0.1...2.0MPa	-0.1...2.0MPa
Тип антена	ø22mm лещова антена	Антена с обектив Ø78 мм	Ø78mm PTFE леща антена
точност	±3 мм	±3 мм	±5 мм
Резолюция	±1 мм	±1 мм	±1 мм
Честота	76...81 GHz	76...81 GHz	76...81 GHz
Ъгъл на лъча	<8 градуса	По-малко или равно на 3 градуса	По-голяма или равна на 3 градуса
Намокрен материал	304/316+PTFE	304/316+PTFE	304/316+PTFE
Материал на корпуса	алуминиева сплав + анти{1}}корозионно метално прахово покритие, неръждаема стомана	алуминиева сплав + анти{1}}корозионно метално прахово покритие, неръждаема стомана	алуминиева сплав + анти{1}}корозионно метално прахово покритие, неръждаема стомана
Полева работа и програмиране	128 × 64 точков матричен дисплей/4 клавиша	128 × 64 точков матричен дисплей/4 клавиша	128 × 64 точков матричен дисплей/4 клавиша
Полева работа и програмиране	конфигурируем софтуер за настройка на компютър	конфигурируем софтуер за настройка на компютър	конфигурируем софтуер за настройка на компютър
IP код	IP67	IP67	IP67
Устойчив-на експлозия	Ex iaⅡC T6 Ga; Ex db IIC T6 Gb	Ex iaⅡC T6 Ga; Ex db IIC T6 Gb	Ex iaⅡC T6 Ga; Ex db IIC T6 Gb
Изходен сигнал	4-20mA+HART ИЛИ RS-485	4-20mA+HART ИЛИ RS-485	4...20mA+HART ИЛИ RS-485
Снабдяване	2-жилен /4-жилен (DC24V)	2-жилен /4-жилен (DC24V)	2-жилен /4-жилен (DC24V)
Околна температура	-40...80 градуса	-40...80 градуса	-40...80 градуса
Електрически интерфейс	M20*1,5/ 1/2NPT	M20*1,5/1/2NPT	M20*1,5/ 1/2NPT
Характеристики	Моделът на продукта е подходящ за сферата, където мястото за монтаж е резбова инсталация; Връзката към процеса трябва да е с резба G1-1/2.	Моделът на продукта се използва при големи{0}}течни условия на работа, с характеристиките на малка сляпа зона и сигнал с висока точност.	Този продукт има функция за откриване на силен сигнал, малка сляпа зона за измерване и висока точност; Ъгълът на лъча е само 3 градуса, подходящ за силни прашни условия.

Характеристики

Без{0}}контактно измерване

Измерва течности или твърди вещества без контакт, като избягва замърсяване, корозия или абразия.

Висока точност

80GHz радарният сензор за ниво използва 80GHz радар, постигайки точност до милиметър-ниво и осигурявайки стабилни показания дори в турбулентна, пенлива, пара или прашна среда.

Фокусирано откриване

3-градусов тесен лъч осигурява точни измервания в контейнери с прегради, бъркалки или сложни форми, минимизирайки фалшивите аларми.

Устойчивост на сурова среда

Работи надеждно при екстремни температури, високо налягане, вакуум и корозивни, прашни, пенести или запарени среди.

Как работи

Това устройство използва технология за честотно модулирана непрекъсната вълна (FMCW). Той предава електромагнитни импулси с честоти, вариращи непрекъснато между 77 GHz и 81 GHz, изпращайки тези импулси в диапазона GHz в средата. Тъй като предавателят постоянно променя честотата на предавания сигнал, съществува честотна разлика между предавания и отразения сигнал. Изваждането на честотата на отразения сигнал от честотата на текущо предавания сигнал дава сигнал с ниска-честота, пропорционален на разстоянието до нивото на течността. Този сигнал, след допълнителна обработка, осигурява бързи, надеждни и високо-прецизни резултати от измерването на нивото на течността.

Размерът и честотата на антената са двата основни фактора, определящи разделителната способност на обхвата и точността на радарния сензор. Накратко:

Колкото по-малка е антената, толкова по-голям е ъгълът на радара.

Колкото по-висока е честотата, толкова по-къса е дължината на вълната.
